セルシオにレーダー探知機取付ました


お待たせしました。

先日から、早く取付したかったのですが、さすがに年末。

大掃除やら、年賀状やらに振り回されていました。



昨日までに、一通りこれらが終わったので作業に入ります。



取り付けるのは、

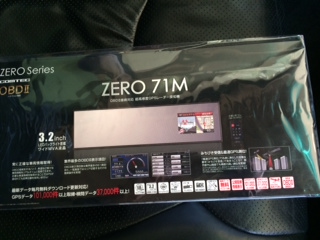

コムテック ZERO 71M

ミラータイプのGPS内蔵タイプです。

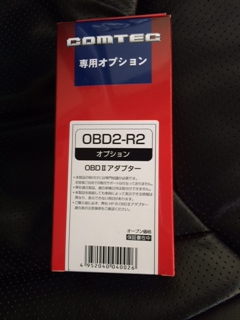

これを、画像の、

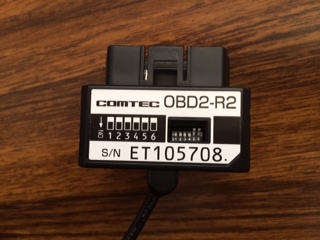

「OBDⅡ-R2」

というケーブルにて接続します。



簡単に言うと、自動車の故障などの診断のための接続コネクターにこのコードをつなぎます。



すると、

車速、エンジン回転数

はもちろん、

不調箇所

まで判明する優れものです。



個人的には、電源がとりやすいから・・・ってのもあるんですけど。

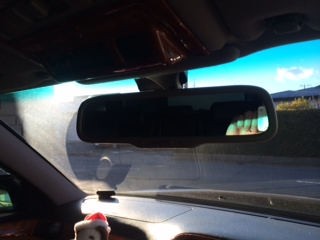

ミラータイプですから、この純正ミラーに取り付けます。



取付そのものは、

「挟み込む」

だけですから、いたって簡単です。




では、早速、作業に入りましょう。

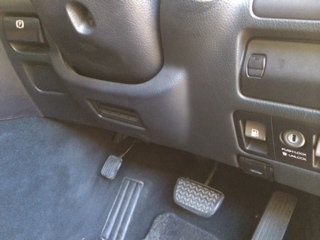

OBDⅡの接続プラグは、運転席足もとのところにあります。



通常、黒いカバーがついていますが、外して使用します。

カバーを外したら、白い台形のコネクターが現れます。

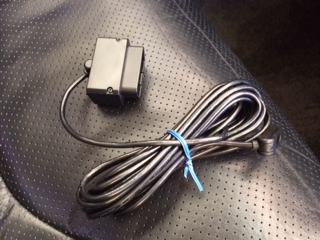

接続するケーブルは、コレ。



まあ、先にこのケーブルのコネクターの形を確認して、車両側のコネクターを探したら効率的かも・・・です。





長さは十分あるので、ミニバンクラスでも、全く心配いらないでしょう。



しかし、これが5,000円近くするってのは、衝撃ですけど(笑)

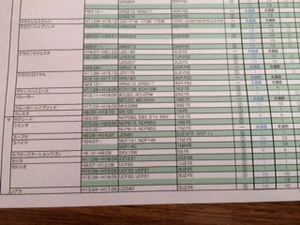

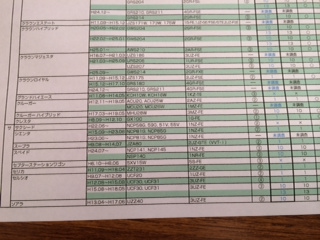

次に、コムッテクさんのホームページで、車種別のスイッチ位置を確認します。



ケーブルのコネクターには、スイッチが並んでいてこれを、車種ごとの指定位置に入、切します。



ちょっと見にくいけど、うちのセルシオは、前期型なんで、

コネクター位置  ④

0BDⅡ-R2   1

となっています。

念のため、このページは印刷するといいでしょう。

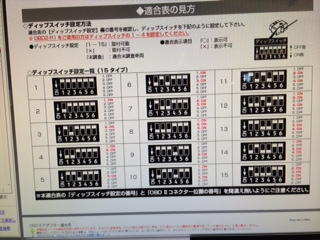

そして、これが、そのスイッチ位置の指定です。



うちの車は、

なんで、左上。



全部、オフってわけです。

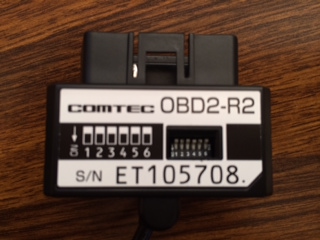

画像は、出荷状態です。



蓋を開けてみたら、この状態でした。





精密ドライバーを準備する必要がありますね。




全部、

オフ

なんで、上にあげるだけ。

簡単です。



ただし、雑に扱うと壊れてしまいそうなくらい、心もとないスイッチです。

それ相応の道具の準備をお勧めします。




ミラーから運転席足もとまでケーブルを通すわけですが、そのルートは、

「Aピラー」

の中を使用します。

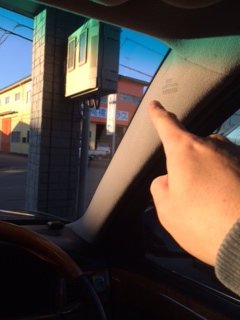

セルシオの場合、カーテンエアバッグがある関係で、まず、指をさしているあたりを叩いて金属フックを外す必要があります。



このコツさえマスターすれば、あとは、普通の車と同じです。

ウエザーストリップを外して、カバーを上に持ち上げる感じで取り外します。

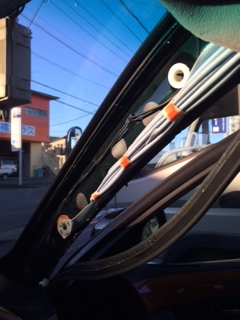

外したらこんな感じです。



オレンジのバンドみたいなので留めてあるのは、エアバッグです。





黒いコードが2本見えますが、これは、フロントガラスに貼ってある、

「地上デジタル用のフィルムアンテナ」

になります。





あんまり近づけるのもどうかと思いますが、そんなに神経質になる必要はないでしょう。

実際、全く変化なしでしたから。

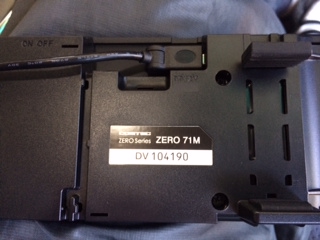

つづいて、ケーブルのミラーレーダー側を差し込んでおきます。



マイクロUSBみたいな形でした。





このレーダー優れもので、反対にして取り付けたら左ハンドル車にも対応するんだとか。

画像中央の溝は、その場合のケーブルの溝なんだそうです。

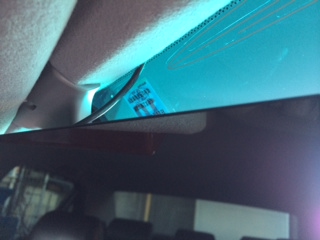

こんな感じで天井の内張りの中にケーブルを隠したら、Aピラーまで引っ張っていって下におろします。



Aピラーの差し込まれている穴の中に落とせたら最高ですが、コネクターが大きすぎて、

どこかで引っかかって、前にも後にも動けない!

ってのが、最悪の事態なのでダッシュ横の隙間を通す方が無難です。




あとは、ケーブルをつないで配線を隠したら完了です。

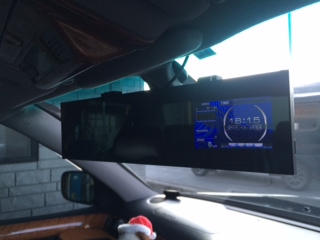

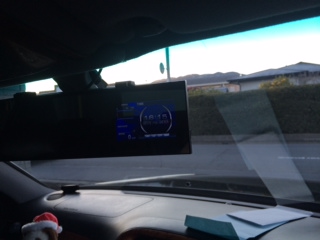

画面は思ったより、大きいかな?

それよりなにより、美しさには感動でした。






問題は、この後の設定です。



正直、高機能すぎて、使いこなせるか?

かなり不安です(笑)



まあ、あとは、

慣れ

ですね。

今後使ってみて、感想をお伝えできたらと思います。
